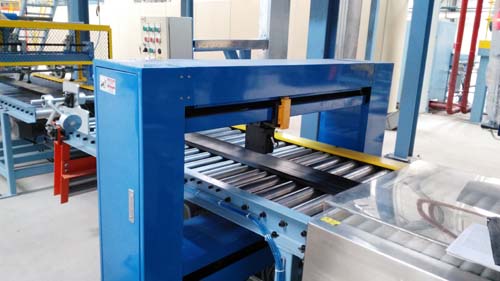

胎面斷面厚度自動測量系統（在線式）

胎面斷面厚度自動測量系統是專門為橡膠、塑料擠出機而開發的自動厚度測量的設備,其測量原理是當被測物的厚度發生變化后,激光發生器發射的激光照射到被測物,經反射后照射到激光接收器上的位置將發生位移變化,通過幾何計算便可知被測物厚度的變化量,并將厚度信號以數字或曲線方式顯示出來。

1、主要功能：

對擠出胎面的厚度進行自動測量并形成斷面輪廓。
對擠出胎面的寬度進行自動測量并顯示。

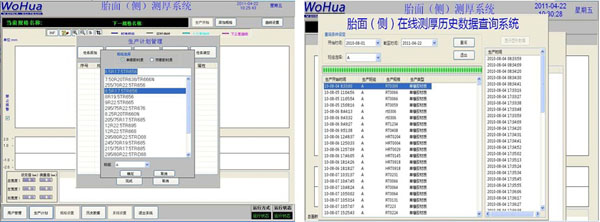

對胎面的厚度輪廓、寬度以及與標準值的偏差進行比較，產品的質量等級進行判斷。
系統硬件具備接口擴展功能，以便適應控制調節的需要。
所有測量資料長期保存三年以上，并可隨時打印或顯示，以便進行質量追溯。

2、主要技術參數：

序號	技術要求內容	技術指標
1	厚度測量范圍	0～30mm
2	厚度測量精度	±0.10mm
3	寬度測量精度	±0.5mm
4	掃描控制速度	(5～12)m/min
5	胎面輪廓顯示精度	0.3mm/像素
6	適用生產線速度	30m/min
7	溫度漂移	0.05%/℃
8	適應環境溫度	-15℃～+60℃
9	相對濕度	<90%
